关键词：江西砚石；石灰岩；碑刻材料；耐候性；石材选择
一、引言
碑刻作为一种集书法、雕刻与史料于一体的综合性艺术形式，其载体材料的耐久性直接决定了文物的存续年限。历史上，我国碑刻多选用青石、大理石等石灰岩类石材，因其质地相对均匀、硬度适中、易于雕刻而广受欢迎。然而，随着工业酸雨加剧与自然风化作用，大量石灰岩碑刻在数十年至百年间即出现表面溶蚀、刻痕模糊、片状剥落等不可逆损伤，材料的局限性日益显现。
为解决这一矛盾，部分学者与工匠开始探索性能更优的替代石材。江西地区拥有悠久的砚石开采与加工历史，以婺源龙尾山（歙砚）及玉山罗纹石为代表的砚石，以其“细、润、坚、密”的特性闻名。本研究尝试将江西砚石引入碑刻创作领域，通过系统的材料对比与雕刻实践，论证其作为高端碑刻原料的科学性与艺术优势。
二、常规石灰岩类碑刻材料的固有缺陷
（一）化学稳定性差
常规石灰岩的主要成分为碳酸钙（CaCO₃），在酸性环境下极易发生溶解反应（CaCO₃ + H₂SO₄ → CaSO₄ + CO₂ + H₂O）。现代工业区及城市环境中的酸雨（pH值常低于5.0）对石灰岩碑刻构成持续侵蚀，导致表面文字逐年模糊、深度变浅。
（二）孔隙率较高
普通石灰岩的吸水率通常在5%–15%之间，高孔隙率为毛细水运移及可溶盐结晶提供了通道。水盐反复活动产生结晶压力，引发表层粉化、剥落及泛盐等病害。
（三）显微结构非均匀性
石灰岩中常含有生物碎屑、泥质条带等软弱夹层或不同粒径的方解石颗粒。这种结构差异导致雕刻时刀感不均匀，且风化过程中优先侵蚀薄弱区域，形成不均匀的坑洼表面，严重影响碑文的长期可读性。
三、江西砚石的岩石学特征与性能优势

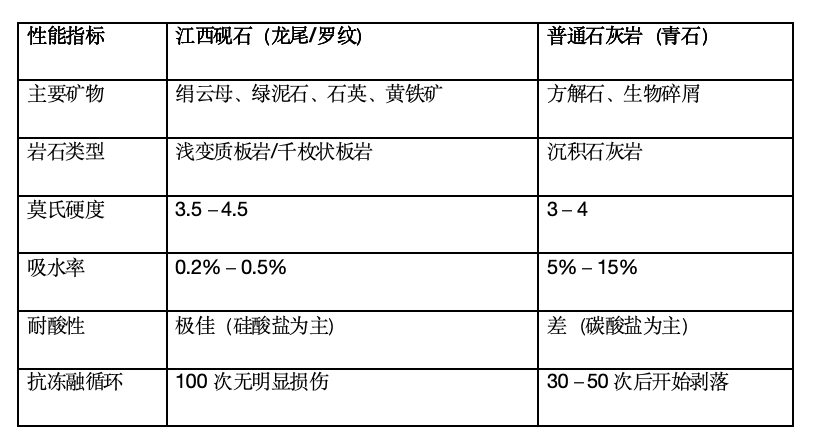

以江西婺源龙尾山及玉山地区所产砚石为代表，其主要矿物组成与物理性能如下：
（一）致密的微观结构
江西砚石经历区域变质作用，粘土矿物重结晶形成定向排列的显微鳞片变晶结构，颗粒间孔隙极小，吸水率低于0.5%。这一特性有效阻断了毛细水与可溶盐的运移通道，从根本上抑制了泛盐与冻融破坏。
（二）优异的耐酸性能
由于砚石以硅酸盐矿物（绢云母、石英等）为主体成分，不溶于稀硫酸或硝酸。模拟酸雨浸泡实验表明：江西砚石在pH=4.0的硫酸溶液中浸泡90天，表面失重率低于0.1%，而普通石灰岩的失重率超过8%。这意味着在相同环境条件下，砚石碑刻的理论抗酸蚀寿命可达石灰岩碑刻的数十倍。
（三）均匀的力学性质
砚石的变质重结晶作用消除了原生沉积构造中的软弱夹层，显微硬度分布极为均匀。这一特性在雕刻过程中表现为：刀触反馈一致，可精准控制刻痕深度与转折，尤其适合表现小字、细线条及复杂笔意。
四、砚石雕刻工艺的技术要点
基于笔者对《重修大明寺记》的创作实践，总结以下技术要点：
（一）选材与开料
选择无隐裂、无石英脉穿插、色泽均匀的砚石荒料。由于砚石具有定向的片理面（板理），碑刻版面应垂直于板理方向或与之呈大角度相交，以避免沿板理产生劈裂。
（二）雕刻工具与技法
1. 粗凿阶段：使用碳钢或硬质合金平口凿，开凿角度控制在50°–60°，锤击力度均匀，预留0.5–1mm的细刻余量。
2. 细刻阶段：换用精细钨钢刻刀（刃宽1–3mm），刀口与石面保持15°–30°夹角，采用“推送+轻微敲击”的复合运刀方式。砚石的致密性使其能够承受极细的刀尖而不崩豁，可还原毛笔提按转折的微妙变化。
3. 深雕与圆雕：对于碑首纹饰或高浮雕部分，需分层雕凿，每层厚度不超过5mm，并及时清除石粉以观察层次关系。
（三）打磨与封护
砚石自身可达到较高的抛光光洁度（3000目砂纸即可呈现镜面光泽）。建议碑刻文字区域做哑光处理（800–1000目），避免反光影响阅读；平面区域可适度抛光。由于砚石极低的吸水率，无需额外涂刷封护材料即可抵御常规环境侵蚀；若需加强保护，推荐使用氟碳类透气性封护剂，避免使用成膜型涂料。
五、案例分析：
笔者于2020年受托创作《菩提》，碑身高60cm，宽30cm，厚5cm，采用行书。原料选用江西玉山罗纹石。
创作效果：
刻痕深度均匀（约1–3mm），字口边缘锐利无崩缺，侧光下可见清晰的刀痕与笔意衔接。在经历62个月的户外暴露（含雨季、冬季冻融）后，表面无可见溶蚀、泛盐或刻痕变浅现象，文字清晰度保持初始状态。与同位置安装的普通青石碑刻相比，砚石碑刻的抗风化优势显著。
六、结论与展望
本研究通过材料对比与雕刻实践，得出以下结论：
1. 江西砚石具备成为高端碑刻原料的物理化学基础。其高密度、低孔隙率与硅酸盐矿物组成，赋予了远超普通石灰岩的耐酸蚀、抗冻融与抗盐害能力。
2. 砚石均匀的显微结构与适宜的硬度，能够完美承载精细书法与雕刻技艺。在表现复杂笔意、小字及细腻纹饰方面，优势尤为突出。
3. 采用砚石制作的碑刻，预期使用寿命可达传统石灰岩碑刻的数倍以上，显著降低了长期保护成本。
展望：建议建立江西砚石作为碑刻材料的专项质量标准，包括荒料分级、加工规范与验收标准。同时，应重视砚石矿产资源的可持续开发，避免优质材料被过度用于低端工艺品加工。未来可进一步开展砚石碑刻的加速老化实验与户外长期暴露对比研究，为材料选择提供更系统的数据支撑。
作者：崔继春
